ЯК ОБСЛУГОВУВАТИ УНІВЕРСАЛЬНИЙ ШАРНІР

Кардан — це механічна система дуже давньої концепції, але дійшла до нас від італійців в 16 столітті (Г. Кардано). Це шарнірна механічна частина, яка дозволяє передавати обертальний рух між двома незрівняними осями або які знаходяться під кутом одна до одної, без втрати потужності. Використовується в засобах пересування, в експлуатації сільськогосподарської техніки та в багатьох інших застосуваннях. Незважаючи на те, що карданний шарнір надзвичайно міцний, він може зіпсуватися з часом, особливо якщо зусилля є значними і діють протягом тривалого періоду часу. Зокрема, елементом, який легко пошкоджується, є павук (хрестовий вал), який утворює з’єднання і забезпечує передачу обертання. Існують різні ознаки несправності. Серед найпоширеніших є:


Постійний скрип: ймовірно, це втрата або випаровування мастила в підшипниках-павуках.


Різні стуки та шуми: павук «танцює» на сидіннях вилки. У будь-якому випадку, для значного продовження роботи цієї надзвичайно важливої ​​механічної частини завжди важливо регулярне обслуговування кардана. При технічному обслуговуванні важливо стежити за тим, щоб не було люфтів зчеплення: навіть найменший люфт може призвести до заміни не тільки шарніра, але і всього приводного вала

Речі, які вам знадобляться

Крок 1

РОЗБИРАННЯ ВІСІ З ШАРНІРОМ ТА УНІВЕРСАЛЬНЕ ОЧЕЩЕННЯ

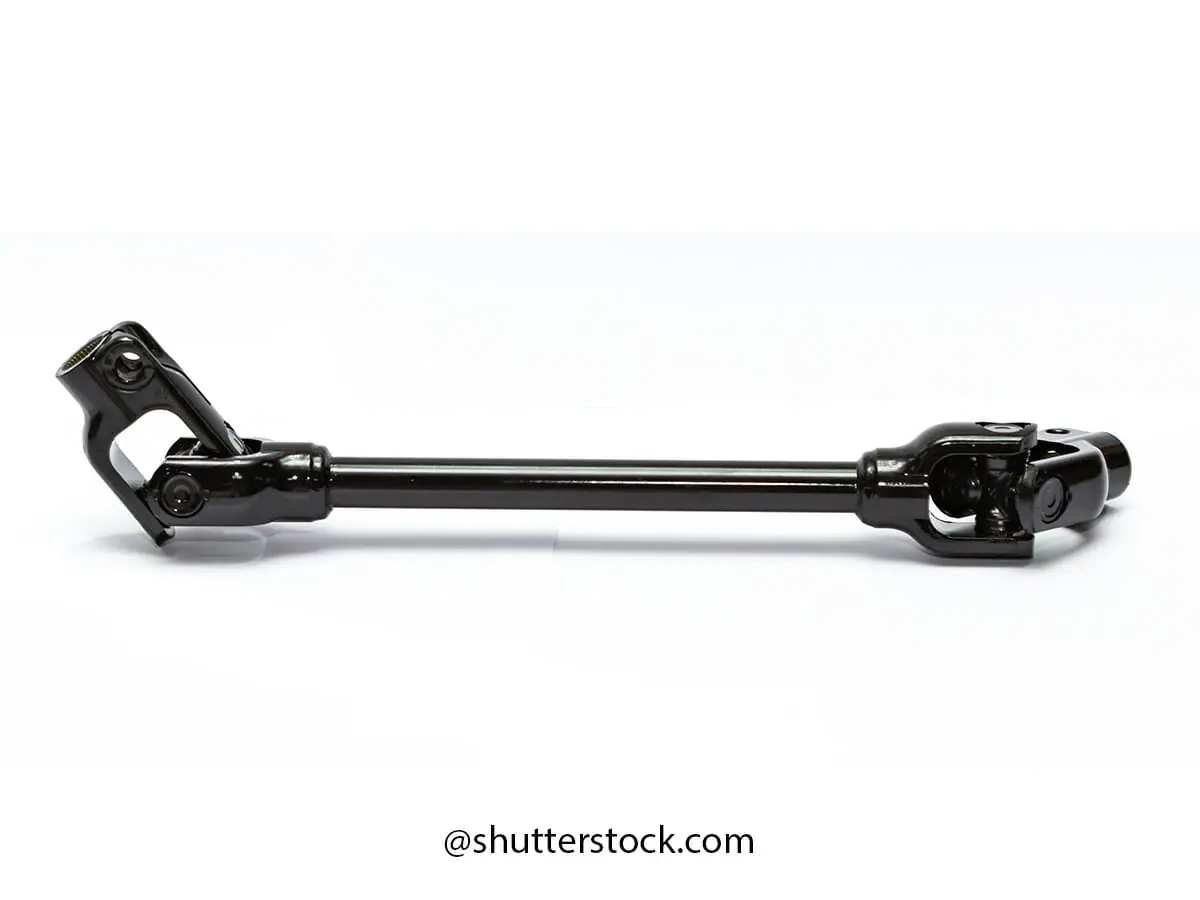

Щоб дістатися до павука і попрацювати над ним, майже завжди необхідно зняти з машини вісь (телескопічну або нетелескопічну), оснащену карданними шарнірами. Цю операцію необхідно виконувати різними способами в залежності від типу машини, з якою працюєте. Відкладення, мул і різні види бруду можуть накопичуватися на стрижнях і вилках карданних шарнірів (які сильно відрізняються в залежності від машини і виконуваної роботи). Перед розбиранням бажано ретельно очистити, промивши водою або за допомогою WD-40 SpecialistDegreaser Immediate Effectiveness, який швидко видаляє жир, масло та бруд, не залишаючи жодних слідів. Діє відразу при контакті і легко змивається. Завершіть використання загальним Багатофункціональний продукт WD-40

Крок 2

ВИДАЛЕННЯ ПАВУКА

Після того, як вісь буде затиснута на твердій опорі (краще уникати лещат, які сильно її стиснуть і можуть деформувати, особливо якщо вісь телескопічна), спочатку потрібно буде зняти чотири кільця Сігера, які тримають павук на місці. Потім використовуйте знімач поперечного вала у вигляді великого гвинтового затискача. Прикладений до одного плеча павука, поверніть різьбовий вал так, щоб виштовхнути павука з сидіння, уздовж однієї осі, доки підшипник чашки не вийде з вилки на протилежній стороні плеча. Тепер витягніть вручну підшипник карданного шарніра. Слідкуйте за тим, щоб внутрішні голчасті ролики не вийшли з підшипника і не були втрачені. Павука також можна вийняти з другої чашки, а потім звільнити з вилки. Така ж операція виконується на іншій осі павука, щоб звільнити її від другої вилки. Щоб полегшити всі ці операції, корисно нанести спреї Багатофункціональний продукт WD-40 на зовнішні поверхні чашкових підшипників. Описану вище операцію можна також виконати за допомогою металевих циліндрів точного діаметра чашок і ударів по циліндру молотком до отримання такого ж виходу. Але це досить емпірична система, яка не доцільна. У цей момент павук повністю вилізти і його можна видалити.

Крок 3

ОБСЛУГОВУВАННЯ ТА ЗАМІНА ПАВУКІВ

Павук і чашки слід уважно оглянути на предмет деформації, відсутності голчастих роликів підшипників або інших проблем. Якщо немає проблем, наповніть внутрішню частину чашок спеціальним мастилом для карданних шарнірів і продовжуйте, замінюючи павутинку (без підшипників чашки) в отвори вилки, потім вставляючи чашки з зовнішньої сторони вилки і вдавлюючи їх у місце з тиском знімача. Тут також можна використовувати Багатофункціональний продукт WD-40 для полегшення роботи. Нарешті, чотири кільця Сігера, які гарантують стабільність павука, замінені в чотирьох отворах павуків. Ці кільця необхідно вставити в круглі пази на вилках: переконайтеся, що канавки добре очищені. Павуки не мають певного напрямку монтажу, оскільки вони ідеально симетричні, але, якщо вони мають «масленку», їх потрібно зібрати так, щоб це було в положенні, яке може бути досягнуто масляним насосом, коли універсальний шарнір встановлено в машині.

Крок 4

ПЕРЕВІРКА ОСЕЙ

Ведучі мости обертання, особливо телескопічні, можуть деформуватися, якщо є замикання карданного шарніра, а також у разі великої різниці у висоті і, отже, кута між PTO і машиною, що приводиться в рух. Якщо вісь деформована, її необхідно замінити на модель, яка має такі ж характеристики, як і оригінал.
